MODULO VIDEO - AUDIO MODULATORE TRV 12

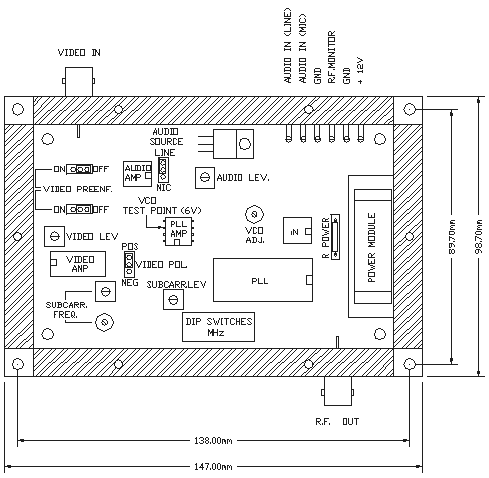

TRV 12 e' un modulatore FM video con canale audio ausiliario, funzionante nella gamma di frequenza da 1150 MHz a 1350 MHz. Un sintetizzatore di frequenza a passi di 500 KHz, impostabili su DIP SWITCHES, assicura un'ottima stabilita' e facilita' di utilizzo. Lo stadio RF, realizzato con un modulo ibrido a larga banda da 1 W, consente lo spostamento della frequenza operativa senza particolari tarature. La circuitazione video, realizzata con componenti ad elevate prestazioni, comprende la preenfasi a norme CCIR, escludibile, la regolazione della deviazione in frequenza e la possibilita' di scegliere la polarita' di modulazione. Il canale audio e' realizzato con una sottoportante modulata in FM con frequenza standard di 5,5 MHZ (regolabile da 5,5 MHz a 7,5 MHz). Ci sono due ingressi audio commutabili, uno per segnali elevati (line) ed uno per microfono preamplificato tipo "electret". E' disponibile inoltre l'uscita di controllo potenza RF, effettuata con un diodo rivelatore. Il contenitore schermato e' dotato di un connettore BNC per l'uscita RF, di un connettore BNC per l'ingresso video e di terminali a saldare per gli altri collegamenti. Il modulo puo' funzionare con batterie a 12V ed e' protetto contro l'inversione di polarita' sui terminali di alimentazione. La piastra di fondo, in alluminio, e' predisposta per il fissaggio ad un contenitore o ad un dissipatore per smaltire il calore prodotto durante il funzionamento.
